LEONARDO SERRADAS - MODELAÇÃO E VISUALIZAÇÃO TRIDIMENSIONAL EM ARQUITECTURA : Aula Nº 3 e 4

· Esclarecimentos sobre o uso do moodle;

· Realização de 4 exercícios:

>> Passos para o desenho de uma parábola por meio do Autocad - (1):

1. Cria-se duas linhas infinitas:

xline : Hor >>> 0,0

xline : Ver >>> 0,0

2. Desenha-se um círculo:

Diâmetro = 1 un

Centro 0,0

3. Desenha-se um ponto na intersecção do círculo com a linha horizontal:

4. Utiliza-se o comando PDMode (:35) para se ver o ponto;

5. Depois apaga-se o círculo, criando-se de seguida um novo círculo: circle: 2P, em que o primeiro ponto se situa no ponto já anteriormente desenhado e o segundo na intersecção das duas linhas

6. Desenha-se um ponto no centro do círculo e depois apaga-se o círculo - este será um dos pontos para desenhar a parábola

7. Offset : 1.5 - repete-se esta acção 3 vezes

8. A partir do ponto mais amarelo desenham-se 3 círculos: circle : 1.5 / 3 / 4.5

9. Desenha-se uma linha horizontal a partir do ponto extremo até à linha vertical e une-se o centro do círculo (usado para o ponto anterior) com o ponto extremo, a partir do qual se desenha um círculo para ter um arco;

9. Xline : mid - ponto extremo até ao meio do arco

10. Curva 1:

Spline: m >>> cv >>> d >>> 2

11. Curva 2:

Splin: m >>> f

12. Comando: Trim para manter só uma das metades da parábola

13. Revsurf : (seleccionar curva e linha) >>> 0 >>> 360

14. Comando: 3Dorbit - para ver na terceira dimensão

15. Clicando no botão direito do rato:

visualstyles >>> xray >>> realistic

_________________________________________________________________________

>> Passos para o desenho de um dado de jogar por meio do Autocad - (2):

1. Comando: Box : 0,0,0 >>> 10,10,10

2. Comando: VP: 315º >>> 30º

3. Comando: Vpoint : 1, 1.5, 1

4. Comando: Xline : V > 0,0

5. Comando: Xline : H > 0,0

6. Comando: Offset : 2.5

7. Desenha-se uma esfera, comando: Sphere; no ponto central

8. Move-se a grelha matriz para a face superior do cubo, no qual se inserem 6 esferas

9. Comando: Align - da grelha matriz, para a face lateral

10. Desenham-se 5 esferas na face anteriormente referida

11. Move-se a grelha matriz para a face oposta, no qual se insere 2 esferas

12. Comando: Align da grelha matriz para uma das faces laterais restantes e inserir 4 esferas

13. Finalizar a última face, inserindo 3 esferas

14. Utilizar o comando: Shade para " preencher " o dado

_________________________________________________________________________

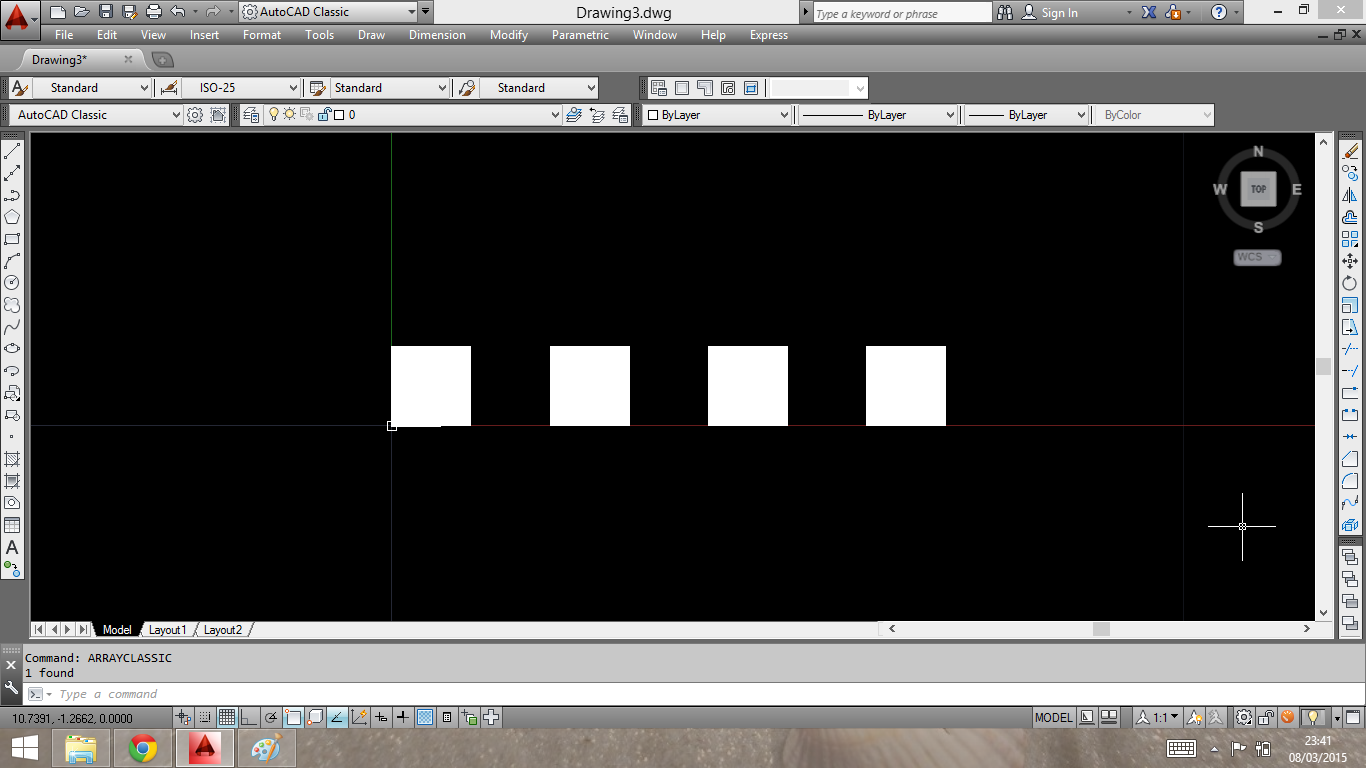

>> Passos para o desenho de um tabuleiro de Xadrez por meio do Autocad - (3):

1. Comando: Solid : 0,0 >>> 1,0 >>> 0,1 >>> 1,1
