Aula de esclarecimento de dúvidas acerca do Exercício
de Avaliação
Faculdade de Arquitectura da Universidade de Lisboa | MIARQ 3D | 2º Sem | 2014/2015
E-mail do aluno : leonardoserradas@hotmail.com
sábado, 30 de maio de 2015
segunda-feira, 25 de maio de 2015
Aula Nº 21 e 22 - 18/05
Exercício (3DsMax):
1. Create
>>> 3D > Box >>> 30 / 25 / 45
2. Create
>>> Camera >>> Target
3. Create >>> 2D >>> Line
4. Time Configuration >>> PAL >>> Re-scale:
200
5. Motion >>> Trajectories > End time: 200 >>>
Samples: 3 > Convert from
6. Subobject
7. Create >>> Camera>> >
Target
8. Graph Editors >>> Object >>>
Height >>> chave em 10 (value 45) e chave em 190 (value
1)
9. Mover os pontos das chaves
10. Render Setup >>> Range
(cam1): 0 a 100 >>>> Range (cam2): 0 a 200
2º Exercício:
>>> Autocad
1. Comando: Vpoint
>>> 1,-1,1.5
2. Comando: Box
>>> 0,0 >>> 10,10,10
3. Comando: Copy -
copiar o cubo
>>>3DS Max
5. Import >>> Layers
6. Cubos >>> Edit Poly >>> Polygon >>>
Detach
7. Create
>>> 3D >>> Cylinder - num cubo
8. Create >>>
3D >>> Copound Objects - Boolean >>> Pick Operand B
9.Material Editor
10. Graph Editors (track
view)>> > Object >>> Opacity
3º Exercício:
1. Create >>>
3D >>> Box >>> 100, 100, 100
2. Create
>>> 3D > Box >>> 100, 100, 100 (ao lado)
3. Graph
Editors:
>>> Box 1 (azul)
>>> opacity >>> chave em 50 (value 0) e em 52 (value 100)
>>>Box 2 ( vermelho)
>>> opacity >>> chave em 50 (value 100) e em 52 (value 0)
domingo, 24 de maio de 2015
Aula Nº 19 e 20 - 11/05

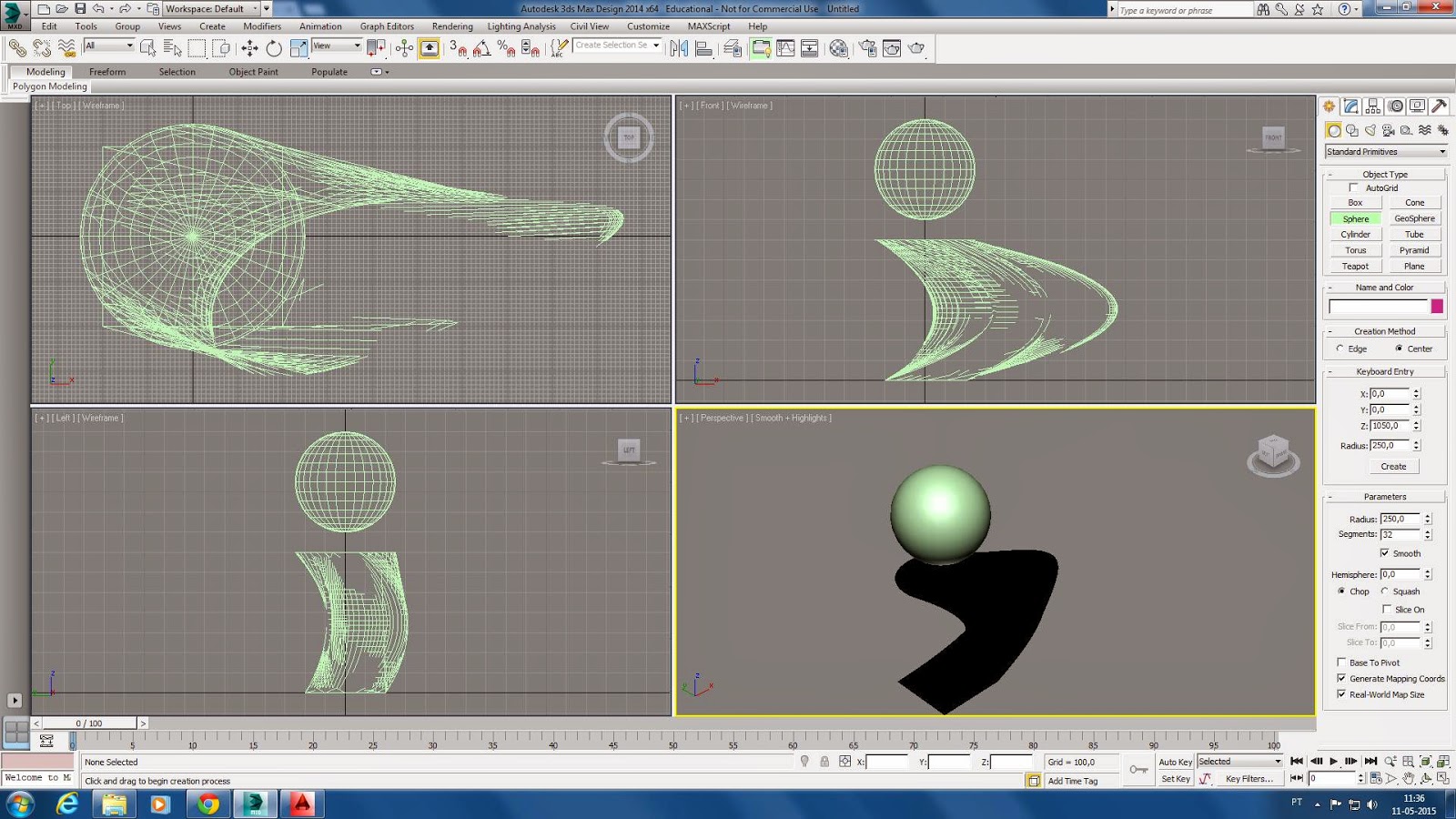

>>> Mesa em autocad e uma animação no 3Ds Max
>>> 1º 3Ds Max:
1.
Create >>> 3D >>> Sphere >>> z = 1050
>>> r = 350
>>> 2 º No Autocad:
2. Rectangle > - 200 > - 200 > 200 > 200
> enter
3. Circle > 0,0 > r = 350
4. Rectangle > 0,0 > 0,0 > 1000, 100
5. Vpoint > 1, -1, 1.5
6. Move > seleccionar o círculo > @ 0,0,700
7. Move > selleccionar o rectângulo > @ 0,0,350
8. Pedit > Spline > clicar no rectângulo >
esticar um dos lados, de modo a deformá-lo
9. Loft > seleccionar por ordem: quadrado, a oval
(antes o rectângulo) e o círculo > enter
10. Save - guardar o ficheiro em .dwg / .dxf / .igs (export)
No 3Ds Max:
11. Import > .dwg
12. Material Editor > quadrado ao
lado de diffuse > bitmap > escolher
imagem de Lioz (previamente tirada da internet) > Tiling: 1,0 e 1,0
> Modiffier: cylinder
13. Material Editor
14.Time Configuration > PAL > Re-scale: 100 (length)
15. Graph Editors > dar nome a
cor: bola > clicar no sinal + ao lado da palavra bola > extended
parameters > opacity > criar chave em 10 e 90 (value:0)
16. Graph Editors > clicar no
sinal + ao lado da palavra bola > diffuse color > criar
chaves em 10 e 90 - associar as duas cores antes escolhidas, neste caso usamos
como cores iniciais:
- R: 222
- G: 5
- B: 2
E depois:
- R: 3
- R: 3
- G: 58
- B: 109
1. Apagar as chaves de opacity no Graph Editors
18. Clicar no play
>>> Modelagem de uma Jarra
no 3Ds Max
1. Create > 2D > Line > pontos quaisquer
2. Create > 2D > Circle
3. Create > 3D > Compound Objects > Loft > get path >
seleccionar o círculo
4. Dar nome à Jarra
5. Modifier > Circle > diminuir
o raio do círculo
6. Clicar no perfil (ponto 1) > Vertex
7. Clicar em cada ponto > botão direito do rato
> Bezier
8. Display > Hide by name > a linha e o círculo
9. Jarra > Modifier List > Shell > outer: 10
10. Modifier > Loft > Skin Parameters > Path Steps: 10
> Shape Steps: 10
11. Display > Hide by name > Jarra
12. Create > 2D > text
13. Create > Line (qualquer)
14. Create > 3D > Compound Objects > Loft > get path >
seleccionar a linha
15. Diminuir o tamanho do texto - editar linha e texto
16. Hierarchy > affect pivot only (do texto)
17. Jarra > Modifier > Bend >
mudar Angle e Direction em X
18. Jarra > Create > Boolean >
clicar no texto
>>> Realização de um Anel Moebius
1. Create > 2D > Rectangle
2. Create > 2D > Circle
3. Create > 3D > Compound Objects >
Loft > Get Path (clicar n quadrado e círculo)
4. Anel > Modifier > Deformations >
Twist
5. Mudar a última chave para 180
6. Material Editor > Wire: 5
domingo, 10 de maio de 2015
Aula Nº 17 e 18 - 4/05
1- Download de um som na internet em ficheiro .wav:
som de uma porta a abrir
2- Abrir o ficheiro do exercício da porta
3- Time Configuration >>> PAL (25 imagens por seg.) >>>
Re-scale time >>> Lenght: 100
4- Curve Editor >>> chave em 25 e 100
>>> value: 90
5- Trackview - Dope sheet >>>
clicar em sound >>> clicar duas vezes em cima de sound >>>
add: som baixado >>> start: 25 >>> end frame: 90
>>> Exercícios: uma animação e introdução de luz do dia
1. Create >>> Box >>> 40 / 20 /
10´
2.
Modify >>> Modifier List >>> Edit Mesh > Edge >>>
Move
3.
Snaps Toggle>> > Vertex >>> Midpoint
4.
Modify >>> Modifier List >>> Edit Mesh >>>
Polygon >>> Create: criar um plano
5.
Delete
6.
Modify >>> Modifier List >>> Shell >>> inner:
1,0 >>> outer: 0,0 >>> strighter corners: on
7. Create >>> Camaras >>>
Free
8.
Snaps Toggle >>> Vertex
9.
Create >>> Plane
10. Material Editor >>> Diffuse (quadrado) >>> Bitmap >>>
imagem à escolha >>> Smaple type: cube
11. Create >>> Space Warps >>>
Geometric/Deformable >>> Bomb
12. Bind to Space Warp: clicar na bomba a arrastar para o plano criado e
personalizar a bomba
13. Sphere >>> radius: 200 >>> hemisphere: 0,49
14. Create >>> Plane: um plano para o pavimento
15. Create >>> Lights > Standard >>> Omni
16. Display>> > Hide by name: deixar apenas o
pavimento visível
17. Render
18. Display >>> Hide by name: deixar apenas a
esfera visível
19.
Render Setup >>> Force 2 sided
20.
Create >>> Camaras >>> Target
21.
Time Configuration >>> Re-scale time: 100
22.
Create >>> 2D >>> Circle >>> Keyboard entry: 0,0
/ 0,0 / radius: 150
23. Move: mover o círculo, alinhando com a câmara 2
24.
Motion >>> Trajectory >>> end time: 100 >>>
samples: 20 >>> convert from (clicar no círculo)
25.
Motion >>>Trajectory >>> Subobject (mover chaves)
26.
Render Setup >>> width: 400 >>> hight: 1200
>> Criar formas
1.
Create >>> Systems >>> Sunlight >>> Get Location
>>> Lisbon, Portugal
2. Graph Editors - mudar as chaves segundo os dias
>> Construção de um Sistema Solar simples
1- Sphere: 0,0 / 0,0 / radius: 100
2- Spehere: -500 / 0,0 / 10
3- Spehere: -500 / 0,0 / 5
4- Circle: 0,0 / 0,0 / 500
5- Circle: -500 / 0,0 / 50
